電流導入端子（Power Feedthrough）

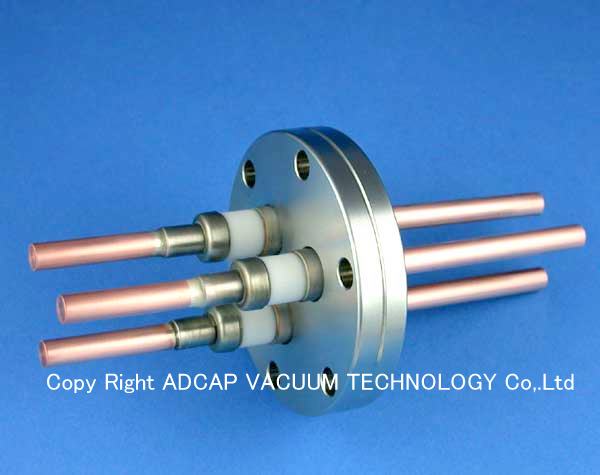

■ Single feedthrough　（Cu, SUS, or Ni　Rod　φ2.5㎜）
■ Rating 5000V＠40A
■ Constructed Materials are UHV compatible
■ Beakable=≧450℃（Operatable@350℃）(注)
■ Leak rate＝≧2ｘ10E-8（Pa）



サイズ 規格／型式
FLANGE VOLTS AMPS
CF34 5KV 40 C16-CURV5-40-1-2.5
CF70 5KV 40 C35-CURV5-40-1-2.5
CF70 5KV 40 C35-CURV5-40-2-2.5
CF70 5KV 40 C35-CURV5-40-3-2.5
CF70 5KV 40 C35-CURV5-40-4-2.5

※各種の高真空導入端子の製作に対応を致します。詳細を明記の上、弊社までお知らせください。


■ Single feedthrough　（Cu,SUS or Ni　Rod　φ6㎜）
■ Rating 5000V＠150A
■ Constructed Materials are UHV compatible
■ Beakable=≧450℃（Operatable@350℃）(注)
■ Leak rate＝≧2ｘ10E-8（Pa）





サイズ 規格／型式
FLANGE VOLTS AMPS
CF34 5KV 150 C16-CURV5-150-1-M6
CF70 5KV 150 C35-CURV5-150-1-M6
CF70 5KV 150 C35-CURV5-150-2-M6
CF70 5KV 150 C35-CURV5-150-3-M6

※　導入端子の両軸端は写真の様にM6ネジ加工を施してあります。
