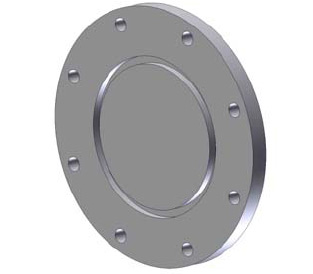

ISO-LF Bolted Blank Flange |
●SUS304製
|
|
|
|
| (2007年4月現在) |
| サイズ |
| フランジ |
最大外径 |
厚さ |
P.C.D |
ボルト穴 |
| NW63 |
130 |
12 |
110 |
9×4 |
| NW80 |
145 |
12 |
125 |
9×4 |
| NW100 |
165 |
12 |
145 |
9×8 |
| NW160 |
225 |
16 |
200 |
11×8 |
| NW200 |
285 |
16 |
260 |
11×12 |
| NW320 |
425 |
20 |
395 |
14×12 |
| NW400 |
510 |
20 |
480 |
14×16 |
| NW500 |
610 |
20 |
580 |
14×16 |
|
| |
| 規格/型式 |
| LF-63B |
| LF-80B |
| LF-100B |
| LF-160B |
| LF-200B |
| LF-320B |
| LF-400B |
| LF-500B |
|
|
|
 |
|
|
| (2007年4月現在) |
| ステンレスボルト/ナットセット |
| 適合フランジ |
ボルトサイズ |
セット数量 |
| NW63-100 |
M8 |
8組 |
| NW160-250 |
M10 |
12組 |
| NW320-500 |
M12 |
16組 |
|
| (注)ボルト/ナルト/ワッシャー(2枚)を一組として表示致しております |
| |
| |
|
 |
|
|
