Thermocouple Feedthrough

サーモカップルフィードスルーは真空中の測温など、熱電対出力を計測するアプリケーションで使用します。真空装置内部に設置された熱電対出力を真空装置外部で計測するための専用フィードスルーです。

製品は使用する熱電対種に従って選定ください。フィードスルーは極性を区別した1対の出力で構成されており、付属の専用コネクターは熱電対種毎のカラー識別と極性誤接続を防ぐ構造になっています。

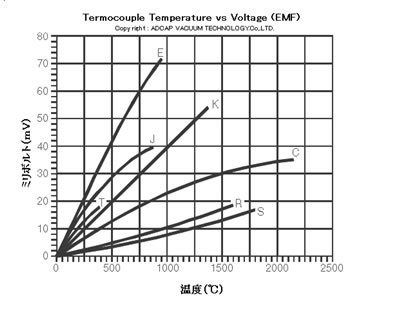

Thermocouple Reference Table

Symbol (ANSI) Pair Materials and Polarity Temperature Range ℃ EMF (mV) Characteristics & environmental limited.
E Chromel(+)
Constantan(-)		 -200 to 900 -8.82 to 68.78 Vacuum or inert gasses.
No corrosion at sub-zero temperature.
Highest EMF out put.
J Iron (+)
Constantan (-)		 0 to 750 0 to 42.28 Recommended for reducing atmosphere (up to 860℃）
K Chromel (+)
Alumel (-)		 -200 to 1250 -5.97 to 50.63 Use in oxidizing atmosphere.
C Tungsten 5% /Rhenium (+)
Tungsten 26% /Rhenium (-)		 0 to 2320 0 to 37.07 For highest temperatures.
Poor oxidation resistance.
Use in vacuum and inert atmosphere.
T Copper (+)
Constantan (-)		 -200 to 350 -5.6 to 17.82 Reducing atmosphere up to 400℃.
Resistant to low temperature.
R Platinum 13% /Rodium (+)
Platinum (-)		 0 to 1450 0 to 16.74 High resistance to oxidation and corrosion.
Hydrogen, carbon and metal vapors are not recommended.
